五軸加工中心在加工碳纖維復合材料時，如何避免分層和毛邊問題？

在五軸加工中心上加工碳纖維復合材料時，避免分層和毛邊問題需要從刀具選擇、工藝參數、加工路徑、設備適配等多方面綜合優化。以下是具體解決方案：

一、分層的預防措施

1. 刀具選型與刃口設計

刀具材質：

優先選用聚晶金剛石（PCD）刀具或金剛石涂層硬質合金刀具，確保刃口鋒利且耐磨（碳纖維對刀具磨損極快）。

避免使用未涂層高速鋼刀具（易鈍化導致撕裂）。

幾何參數：

前角：6°~10°（減少切削抗力）；

后角：10°~15°（降低后刀面摩擦）；

螺旋角：30°~45°（漸進式切削，減少軸向力）。

特殊設計：

采用壓縮刃型銑刀，上下螺旋刃同時切削，平衡層間應力。

2. 切削參數優化

主軸轉速：高轉速（8000~24000 rpm）減少切削力，但需避免樹脂過熱（＞200℃）；

進給速度：適中（0.05~0.2 mm/齒），過快易引發分層，過慢導致摩擦發熱；

切削深度：

軸向切深（ap）：≤1 mm（逐層剝離）；

徑向切深（ae）：≤刀具直徑的50%。

3. 加工路徑規劃

五軸聯動優勢：通過調整刀具傾角（如30°~60°），使切削力方向與纖維層疊方向一致，減少層間剪切力。

分層加工策略：

粗加工：啄銑分段切削，減少單次切削載荷；

精加工：順銑提升表面質量。

邊緣加固：在輪廓加工前，先使用小直徑刀具預切隔離槽（Relief Slot），釋放應力。

二、毛邊（Fraying/Burr）的控制方法

1. 刀具與工藝改進

鋒利刃口：定期檢查刀具磨損（每加工20~30個孔后刃磨），磨損量＞0.1 mm立即更換。

切削方向：

沿纖維方向切削（0°或180°）減少毛邊，避免90°垂直切削。

冷卻方式：

干切：配合高壓氣槍（0.6~0.8 MPa）吹屑，避免樹脂粘刀；

微量潤滑（MQL）：使用專用合成酯類潤滑劑，減少粉塵吸附。

2. 特殊工藝應用

超聲振動輔助加工：

通過20~40 kHz高頻振動（振幅5~10 μm）降低切削力，減少邊緣崩裂（尤其適合鉆孔）。

冷凍加工：

液氮冷卻（-196℃）使樹脂脆化，提升切削整齊度（但需防凍傷設備）。

3. 設備與工裝適配

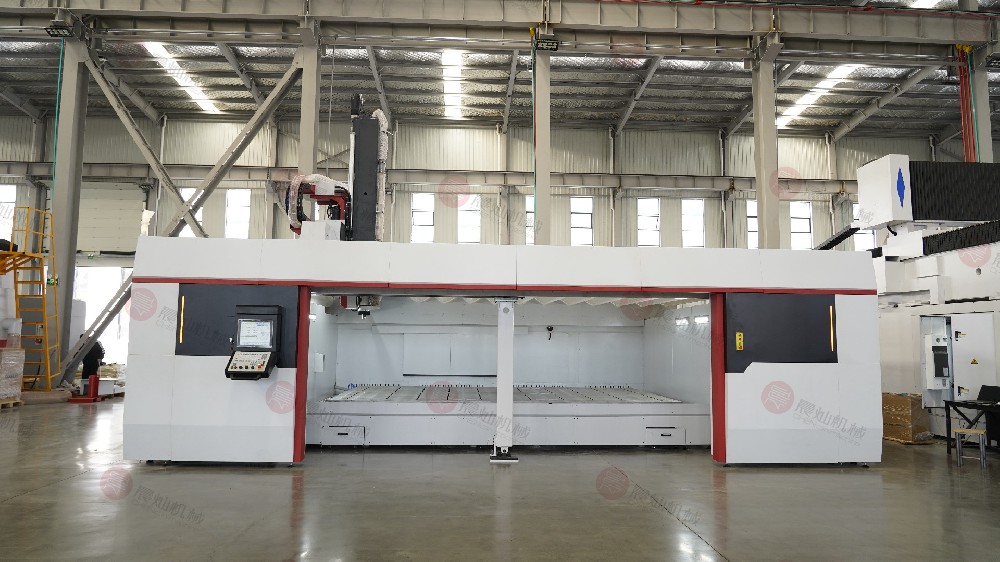

機床剛性：五軸加工中心需具備高動態響應（加速度≥1g）和低振動（振動值＜0.5 m/s2）。

真空吸附夾具：定制仿形夾具，避免傳統機械夾緊導致的邊緣微裂紋。

粉塵管理：

集成HEPA過濾器+靜電除塵系統，防止導電性碳纖維粉塵引發短路。

通過綜合優化上述因素，五軸加工中心可顯著提升碳纖維復材的加工質量，滿足航空航天、汽車等領域的高標準需求。
