五軸加工中心的運動原理？

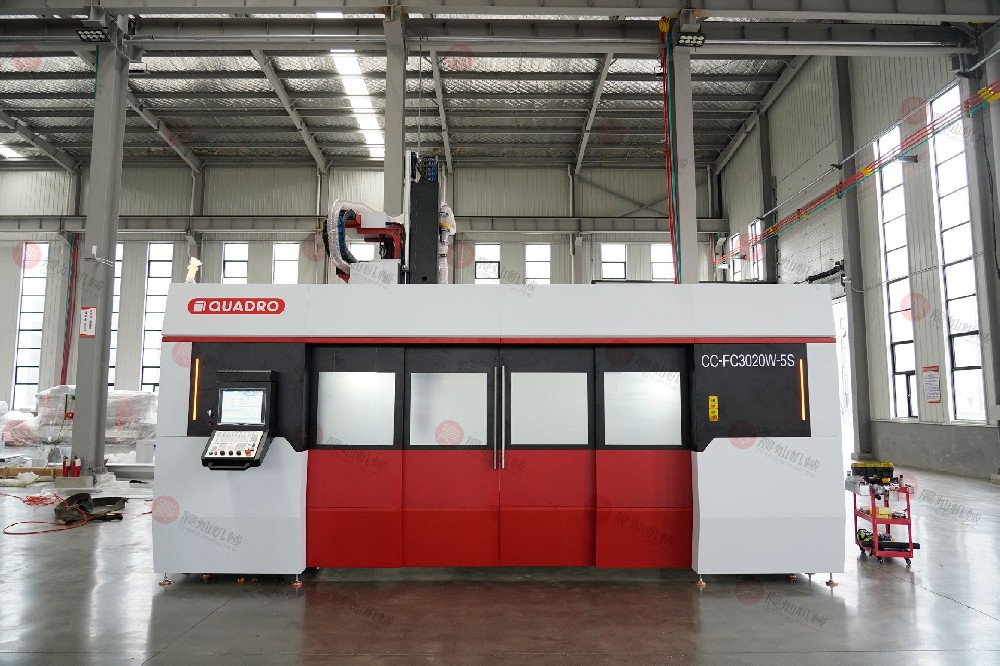

五軸加工中心是一種高精度數控機床，通過五個運動軸的聯動控制，實現復雜曲面零件的多角度加工。其核心原理是通過刀具和工件的協同運動，使刀具能夠從任意方向接近工件表面，完成高難度加工任務。

五軸加工中心的運動原理

1. 基本運動軸

五軸加工中心在傳統三軸（X、Y、Z直線軸）基礎上，增加了兩個旋轉軸（A、B或C軸），形成五軸聯動。常見的軸配置方式：

XYZ + A/B軸（旋轉工作臺）：工件繞X或Y軸旋轉（A/B軸）。

XYZ + B/C軸（擺頭式）：刀具頭部繞Y或Z軸旋轉（B/C軸）。

混合型（工作臺旋轉 + 刀具擺動）：如XYZAB或XYZBC組合。

2. 五軸聯動原理

刀具中心點控制（TCP）：

控制系統始終確保刀具尖端（TCP）按編程路徑運動，旋轉軸會實時調整刀具或工件角度，保持切削方向最優。

坐標變換：

通過數學模型（如旋轉矩陣）將工件坐標系與機床坐標系動態關聯，補償旋轉帶來的位置變化。

3. 關鍵運動形式

定位加工：旋轉軸固定角度，分度后三軸加工（如鉆孔）。

連續五軸加工：五軸同步運動，實現復雜曲面切削（如葉輪、航空結構件）。

4. 運動控制流程

編程輸入：CAM軟件生成五軸G代碼，包含刀具路徑和軸角度指令。

插補運算：數控系統實時計算各軸運動量，確保刀具軌跡平滑。

伺服驅動：伺服電機驅動各軸精確運動，反饋系統閉環控制位置/速度。

五軸運動的優勢

減少裝夾次數：一次定位完成多面加工，提高精度。

復雜曲面加工：如螺旋槳、葉輪、異形模具等。

優化切削條件：通過調整刀具角度，避免干涉并提升表面質量。

五軸加工的核心是通過多自由度運動，將刀具與工件的相對位置和角度控制在最佳狀態，從而實現高精度、高效率的復雜零件加工。
